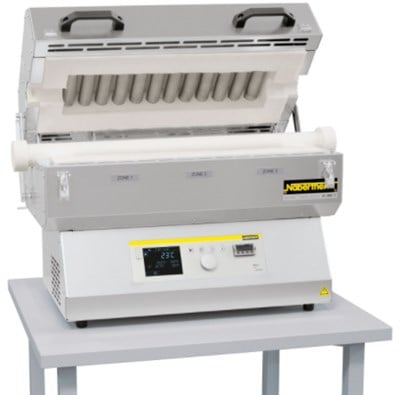

Kül Fırını RSH ve RSV Serisi
Bu kül fırınlar yatay (RSH) veya dikey (RSV) operasyon için kullanılabilir. Menteşeli tasarım, çalışma borusunun kolayca değiştirilmesine izin verir. Farklı çalışma boruları (örneğin farklı malzemelerden yapılmış çalışma boruları) kolaylıkla değiştirilebilir.
Yapılandırılmış paslanmaz çelik saclardan yapılmış gövde.
Tmax 1100: Tip N termokupl.
Tmax 1300: termokupl tipi S.
Ek bir dikey çerçeve (RSV) ile dikey çalıştırma için.
Katlanabilir tasarım.
Çalışma borusu C 530.
Destek tüpleri üzerinde serbestçe yayılan ısıtma elemanları.
RSV varyantı: Ayrı bir dik kabin içinde fırından ayrı kontrolörlü şalt.
RSH varyantı: fırına entegre kontrolörlü şalt.
Model Dış boyutlar Sıcaklık aralığı Ağırlık Güç Güç kaynağı
(G x D x Y) ° C kg kW
cm
RSH 50/250/11 42² x 37 x 51 Tmax 1100³ 25'i 1.9 220-240 V, 1 / N / PE , 50-60 Hz
RSH 50/250/13 42² x 37 x 51 Tmax 1300³ 25'i 1.9 220-240 V, 1 / N / PE , 50-60 Hz
RSH 50/500/11 67 ² x 37 x 51 Tmax 1100³ 36 3.4 220-240 V, 1 / N / PE , 50-60 Hz
RSH 50/500/13 67 ² x 37 x 51 Tmax 1300³ 36 3.4 220-240 V, 1 / N / PE , 50-60 Hz
RSH 80/500/11 67 ² x 44 x 58 Tmax 1100³ 46 6.6 380-415 V, 3 / N / PE , 50-60 Hz
RSH 80/500/13 67 ² x 44 x 58 Tmax 1300³ 46 6.6 380-415 V, 3 / N / PE , 50-60 Hz
RSH 80/750/11 92 ² x 49 x 63 Tmax 1100³ 76 10.6 380-415 V, 3 / N / PE , 50-60 Hz
RSH 80/750/13 92 ² x 49 x 63 Tmax 1300³ 76 12'si 380-415 V, 3 / N / PE , 50-60 Hz
RSH 120/500/11 67 ² x 44 x 58 Tmax 1100³ 46 6.6 380-415 V, 3 / N / PE , 50-60 Hz
RSH 120/500/13 67 ² x 44 x 58 Tmax 1300³ 46 6.6 380-415 V, 3 / N / PE , 50-60 Hz
RSH 120/750/11 yaklaşık 92² x 49 x 63 Tmax 1100³ yak. 76 0.6 380-415 V, 3 / N / PE , 50-60 Hz
RSH 120/750/13 yaklaşık 92² x 49 x 63 Tmax 1300³ yak. 76 12'si 380-415 V, 3 / N / PE , 50-60 Hz
RSH 120/1000/11 yaklaşık 117² x 49 x 63 Tmax 1100³ yak. 91 13.7 380-415 V, 3 / N / PE , 50-60 Hz
RSH 120/1000/13 yaklaşık 92² x 49 x 63 Tmax 1300³ yak. 91 13.7 380-415 V, 3 / N / PE , 50-60 Hz
RSH 170/750/11 92 ² x 49 x 63 Tmax 1100³ 76 10.7 380-415 V, 3 / N / PE , 50-60 Hz
RSH 170/750/13 92 ² x 49 x 63 Tmax 1300³ 76 12'si 380-415 V, 3 / N / PE , 50-60 Hz
RSH 170/1000/11 117 ² x 49 x 63 Tmax 1100³ 91 13.7 380-415 V, 3 / N / PE , 50-60 Hz
RSH 170/1000/13 117 ² x 49 x 63 Tmax 1300³ 91 13.7 380-415 V, 3 / N / PE , 50-60 Hz
RSV 50/250/11 54,5 x 59 x 97,5² Tmax 1100³ 25'i 1.9 220-240 V, 1 / N / PE , 50-60 Hz
RSV 50/250/13 54,5 x 59 x 97,5² Tmax 1300³ 25'i 1.9 220-240 V, 1 / N / PE , 50-60 Hz
RSV 50/500/11 54,5 x 59 x 122,5² Tmax 1100³ 36 3.4 380-415 V, 3 / N / PE , 50-60 Hz
RSV 50/500/13 54,5 x 59 x 122,5² Tmax 1300³ 36 3.4 380-415 V, 3 / N / PE , 50-60 Hz
RSV 80/500/11 61,5 x 59 x 122,5² Tmax 1100³ 46 6.6 380-415 V, 3 / N / PE , 50-60 Hz
RSV 80/500/13 61,5 x 59 x 122,5² Tmax 1300³ 46 6.6 380-415 V, 3 / N / PE , 50-60 Hz
RSV 80/750/11 66,5 x 59 x 147,5² Tmax 1100³ 76 10.6 380-415 V, 3 / N / PE , 50-60 Hz
RSV 80/750/13 66,5 x 59 x 147,5² Tmax 1300³ 76 12'si 380-415 V, 3 / N / PE , 50-60 Hz
RSV 120/500/11 61,5 x 59 x 122,5² Tmax 1100³ 46 6.6 380-415 V, 3 / N / PE , 50-60 Hz
RSV 120/500/13 61,5 x 59 x 122,5² Tmax 1300³ 46 6.6 380-415 V, 3 / N / PE , 50-60 Hz
RSV 120/750/11 66,5 x 59 x 147,5² Tmax 1100³ 76 10.6 380-415 V, 3 / N / PE , 50-60 Hz
RSV 120/750/13 66,5 x 59 x 147,5² Tmax 1300³ 76 12'si 380-415 V, 3 / N / PE , 50-60 Hz
RSV 120/1000/11 66,5 x 59 x 172,5² Tmax 1100³ 91 13.7 380-415 V, 3 / N / PE , 50-60 Hz
RSV 120/1000/13 66,5 x 59 x 172,5² Tmax 1300³ 91 13.7 380-415 V, 3 / N / PE , 50-60 Hz
RSV 170/750/11 66,5 x 59 x 147,5² Tmax 1100³ 76 10.6 380-415 V, 3 / N / PE , 50-60 Hz
RSV 170/750/13 66,5 x 59 x 147,5² Tmax 1300³ 76 12'si 380-415 V, 3 / N / PE , 50-60 Hz
RSV 170/1000/11 66,5 x 59 x 172,5² Tmax 1100³ 91 13.7 380-415 V, 3 / N / PE , 50-60 Hz
RSV 170/1000/13 66,5 x 59 x 172,5² Tmax 1300³ 91 13.7 380-415 V, 3 / N / PE , 50-60 Hz
